Короткое описание

    В начале 90-х 20-ого века гидравлическая статическая сваевдавливающая машина серии ZYB, исследована и разработана институтом гидравлического механизма и техники управления Чжуннаньского Университета, превратилась из основную модель в «L» модель девянадцатого поколения. Машина может выполнять строительство свайных фундоментов в условии силы забивки сваи достигает 80-1500 тонн, диаметра круглой сваи — 300-1000 мм, длина стороны квадратной сваи — 150-800мм, и несущая способность соответствующей отдельной сваи достигает 40-600 тонн.

     Компания имеет техническую поддержку Чжуннаньского Университета и двадцатилетний производительный опыт, также имеет 7 монопольных техник, в связи с этим продукции компании хорошо продаются в 20 провинции или более, Сяньгане и Аомыне Китая, и экспортируются в Индонезию, Малайзию, Сингапур, Филиппины, Мьянму, Вьетнам, Южно-Африку, Россию и другие страны.

Основные характеристики

1. Совершенствуют машину в соответствии с усталостной прочностью, долговечность при усталостных нагрузках более 15 лет.

2. По сравнению с однородной машиной, контактная площадь между челюстью зажима сваи и сваей повысила 1 раз или более, чтобы предотвратить сваю от повреждения из-за челюсти.

3. Автоматический переменный насос с особенностью компенсации давления осуществует точную и постоянную мощность, предотвращая преливную мощность от потери при работе.

4. Дизайн сеточной формы и внутри длинных и коротких станин повышает прочность и жесткость дна длинных и коротких станин на 40%.

5. Собственный кран можно выполнить подъем всех компанентов машины, кроме длинных и коротких станин.

6. Рама боковой (угольной) сваи и корпус машины сварены целостью, по сравнению с двигающей рамой боковой сваи, прочность и жесткость рамы боковой сваи повышаются на 30%

7. По сравнению с однородной машиной, расстояние между центром боковой сваи и боковой выносной опорой крана сокращается на 20%, способность забивки боковой сваи повышается на 20%.

8. Комплектуется закрытая система заливки и фильтрации масла, чтобы избегать масляное загрязнение, вызванное из-за заливки заправщики, но и удобно фильтровать масло в любое время.

9. Низкая интенсивность труда, высокая скорость, высокая эффективность, погружение сваи достигает 1200 метров в день.



 Монопольная техника

1. Монопольная техника — челюсть автоматическо регулирует и качает механизм зажима сваи. Положение челюсти автоматическо соответствует и форме сваи, чтобы снижать повреждение сваи из-за работы челюсти. Сила забивки сваи непосредственно передаёт в челюсть через папку, и это защищает масляный цилиндр зажима сваи от повреждения из-за силы забивки сваи. Масляный цилиндр зажима сваи совпадает с масляным цилиндром забивки сваи, зажим недёжный, чтобы сваи не поскользнётся. Челюсть может качаться, но не может двигаться, таким образом, направление сваи точно.

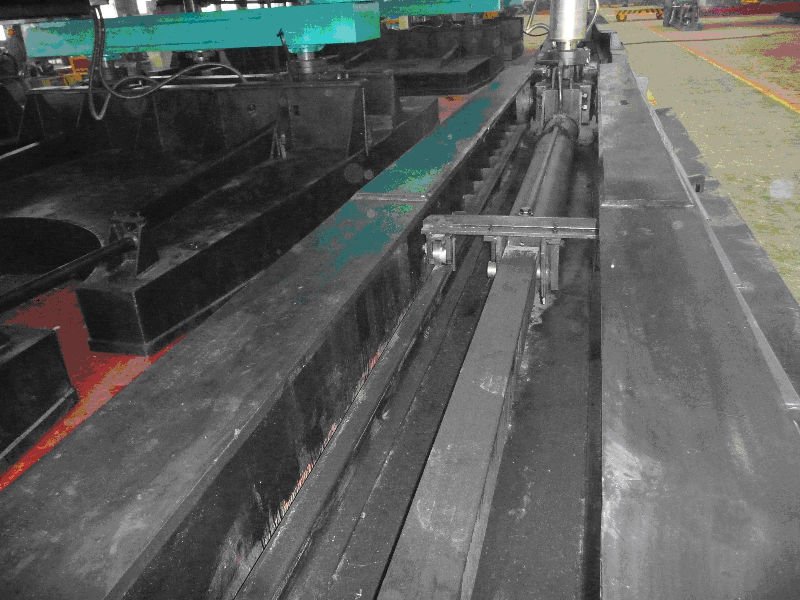

2.  Монопольная техника — применен приводный шатунный механизм двойной тележки длинных станин, разрешили вопрос поломки выносной опоры из-зи концентрирования силы.

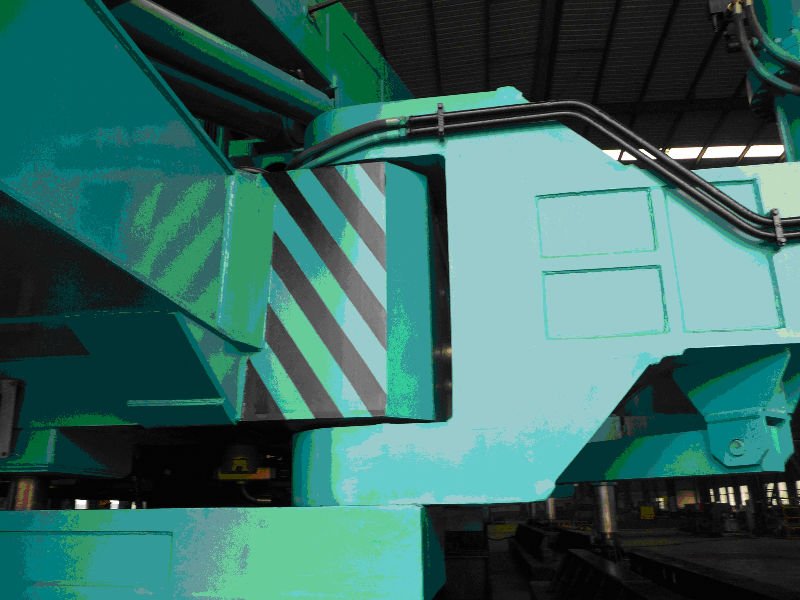

3. Монопольная техника— конструкция соединения консоли и корпуса машины представляет собой механизм петли, жёсткость и прочность соединения консоли повысились на 30% чем раньше. Рабочий механизм нажеженый. Монтаж и разработка идут без снятия консоли. Перевозка рабочего механизма очень удобна.

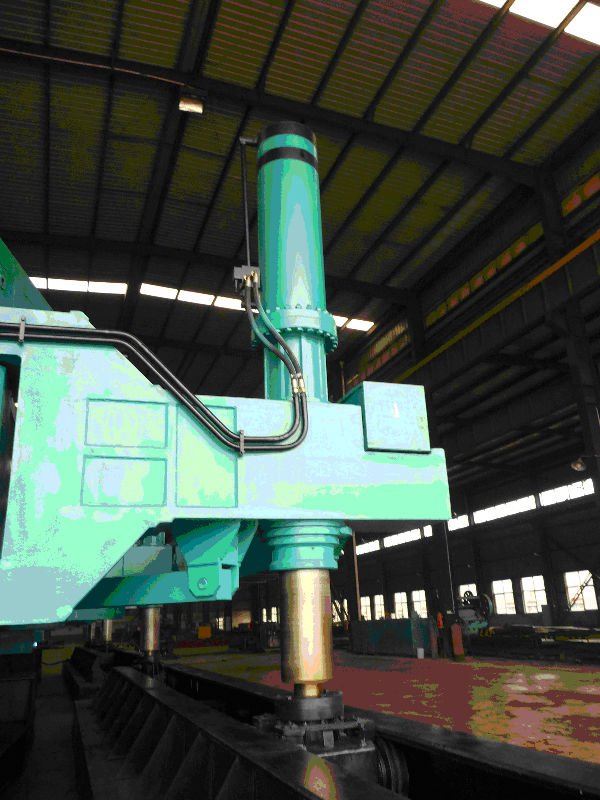

 4. Монопольная техника— цилиндр выносной опоры оборудован защитной муфтой (машина — 360 тонн или более), или масляный цилиндр выносной опоры поставлен вверх ногами (машина — 320 тонн или менее), предотвращая топливный цилиндр от повреждений, вызванных из-за большой поперечной силы.

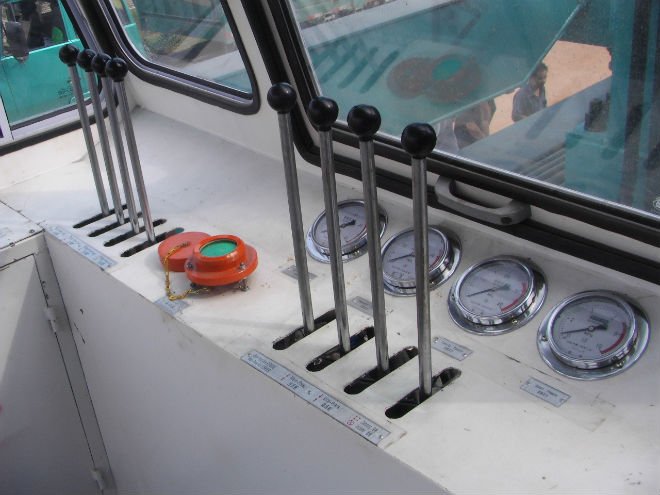

5. Монопольная техника — управление ускорения с помощью многоступенчатыми передачами вдавливания. По сравнению с оборудованиями без ускорения максимальная скорость погружения повысилась на два раза.

6. Монопольная техника — механизм поворота поперечного перемещения автоматическо возвращается, чтобы обеспечить направляющий рельс двух короткой станины на одном уровне, предотвредить повреждение машины из-за непараллельности направляющего рельса.

7. Монопольная техника — механизм зажима сваи с такими особенностями, что челюсть двигается масляным цилиндром по горизонтальному направлению и возвращается пружиной по вертикальному направлению. Осуществует коплексную конструкцию 8 челюстей, таким образом, зажим сваи более надёжен. Сила забивки сваи непосредственно передаёт в челюсть через папку, и это защищает масляный цилиндр зажима сваи от повреждения из-за силы забивки сваи.



Примеры строительства

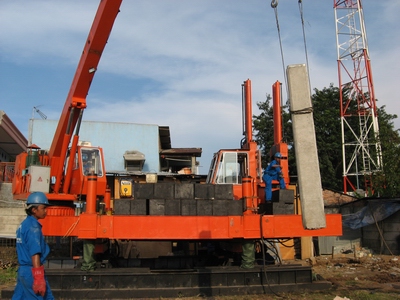

                ZYB 120 работает в Сингапуре                                                        ZYB 120 работает в Индонезии

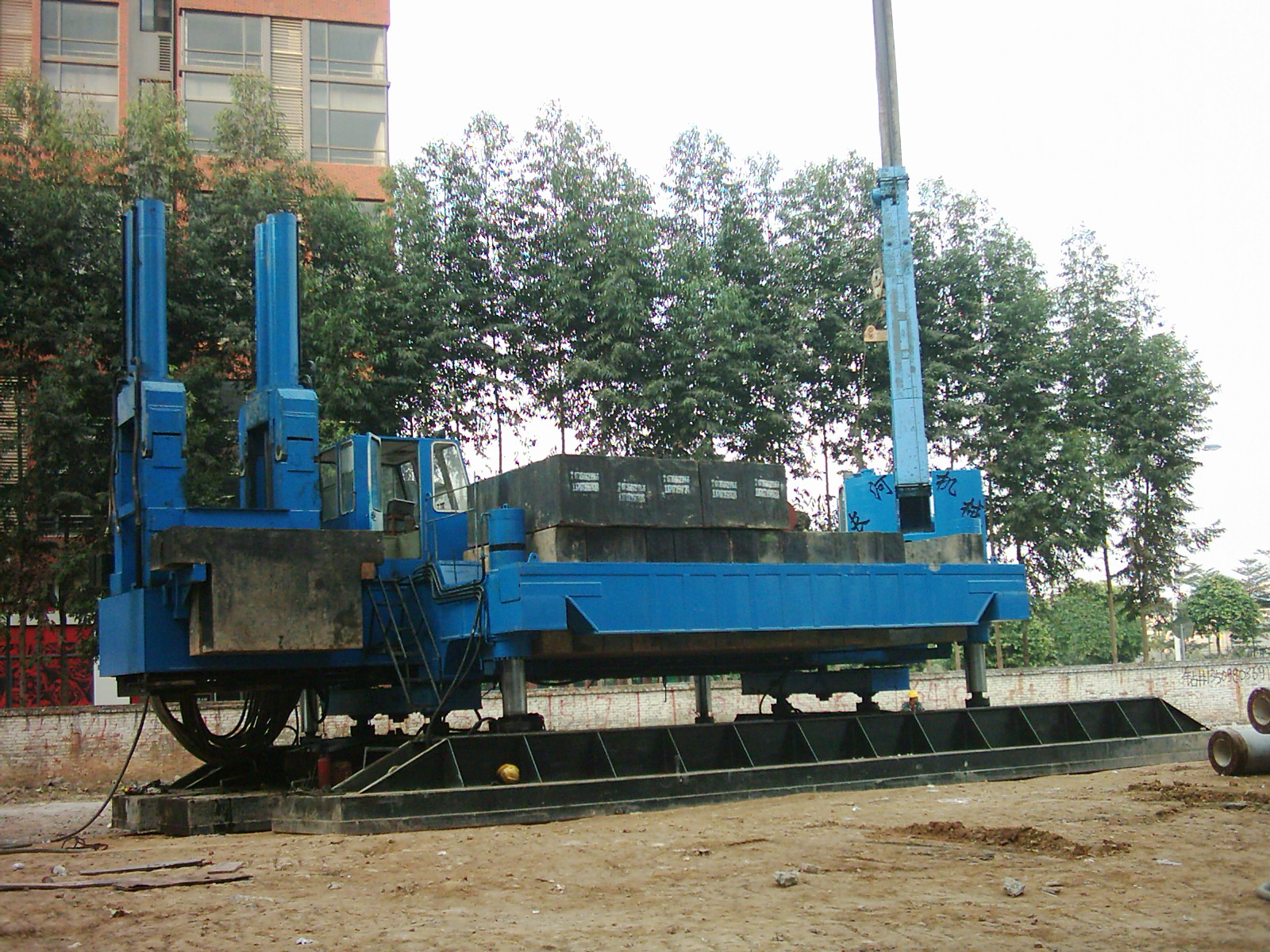

             ZYB 420 работает в Малайзии                                                          ZYB 800 работает в Гуанчжоу



Основные технические параметры



Максимальная сила забивки сваи (t)

240

Максимальная теоретическая скорость забивки свай (м / мин.)

9.4

Расстояние забивки свай каждого рабочего процесса (м)

2

Передачи скорости забивки свай

4

Продольное направление (м)

2.4

Подъем и спуск (м)

1.05

Поперечное направление (м)

0.55

Максимальное масляное давление основной машины (Mpa)

23.4

Изменение направления (°)

14

Максимальное масляное давление крана (MPA)

20

Теоретический расход основной машины (l/min)

232

Теоретический расход крана (l/min)

91

Мощность электрической машины (kw)

2*30+15+3.0

Применимый размер квадратной сваи

F250-400

Применимый размер круглой сваи

¢300-400

Размер короткой станины (м × м)

2.8×4.2

Размер длинной станины (м × м)

11.8×1.0

Удельное давление короткой станины (т/м2)

10.2

Удельное давление длинной станины (т/м2)

10.2

Общая масса машины (т)

98/100
